Introducción
En la mayoría de las aplicaciones de refrigeración es necesario abrir o detener el flujo, en un circuito de refrigerante, para poder controlar automáticamente el flujo de fluidos en el sistema. Para este propósito, generalmente se utiliza una válvula de solenoide operada eléctricamente. Su función básica es la misma que una válvula de paso operada manualmente; pero, siendo accionada eléctricamente, se puede instalar en lugares remotos y puede ser controlada convenientemente por interruptores eléctricos simples. Las válvulas de solenoide pueden ser operadas por interruptores termostáticos, de flotador, de baja presión, de alta presión, por reloj, o cualquier otro dispositivo que abra o cierre un circuito eléctrico, siendo el interruptor termostático el dispositivo más común utilizado en sistemas de refrigeración.
¿Qué es una Válvula de Solenoide?
La válvula de solenoide es un dispositivo operado eléctricamente, y es utilizado para controlar el flujo de líquidos o gases en posición completamente abierta o completamente cerrada. A diferencia de las válvulas motorizadas, las cuales son diseñadas para operar en posición moduladora, la válvula de solenoide no regula el flujo aunque puede estar siempre completamente abierta o completamente cerrada. La válvula de solenoide puede usarse para controlar el flujo de muchos fluidos diferentes, dándole la debida consideración a las presiones y temperaturas involucradas, la viscosidad del fluido y la adaptabilidad de los materiales usados en la construcción de la válvula.
La válvula de solenoide es una válvula que se cierra por gravedad, por presión o por la acción de un resorte; y es abierta por el movimiento de un émbolo operado por la acción magnética de una bobina energizada eléctricamente, o viceversa.
Una válvula de solenoide consiste de dos partes accionantes distintas, pero integrales: un solenoide (bobina eléctrica) y el cuerpo de la válvula.
Un electroimán es un imán en el cual las líneas de fuerza son producidas por una corriente eléctrica. Este tipo de imanes es importante para el diseño de controles automáticos, porque el campo magnético puede ser creado o eliminado al activar o desactivar una corriente eléctrica.
El término "solenoide" no se refiere a la válvula misma, sino a la bobina montada sobre la válvula, con frecuencia llamada "el operador". La palabra "solenoide" se deriva de las palabras griegas "solen", que significa canal, y "oide" que significa forma. La bobina proporciona un canal, en el cual se crea una fuerte fuerza magnética al energizar la bobina.

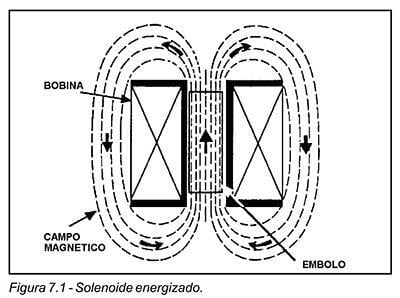

El solenoide es una forma simple de electroimán que consiste de una bobina de alambre de cobre aislado, o de otro conductor apropiado, el cual está enrollado en espiral alrededor de la superficie de un cuerpo cilíndrico, generalmente de sección transversal circular (carrete). Cuando se envía corriente eléctrica a través de estos devanados, actúan como electroimán, tal como se ilustra en la figura 7.1. El campo magnético que se crea, es la fuerza motriz para abrir la válvula. Este campo atrae materiales magnéticos, tales como el hierro y muchas de sus aleaciones. Dentro del núcleo va un émbolo móvil de acero magnético, el cual es jalado hacia el centro al ser energizada la bobina.
El cuerpo de la válvula contiene un orificio (puerto), a través del cual fluye el líquido cuando está abierta. La aguja o vástago que abre y cierra el puerto de la válvula, se une directamente a la parte baja del émbolo, en el otro extremo. El vástago o aguja tiene una superficie sellante (asiento). De esta forma, se puede abrir o detener el flujo al energizar o desenergizar la bobina solenoide. Este principio magnético, constituye la base para el diseño de todas las válvulas solenoide.
Principio de Operación

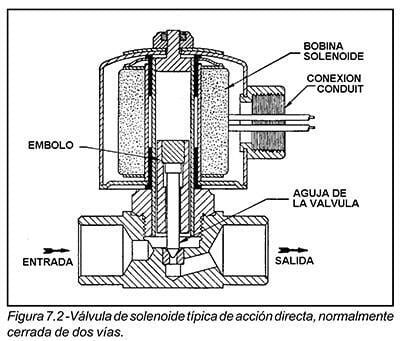

El la figura 7.2 pueden apreciarse las partes principales ya integradas de una válvula de solenoide típica. La aguja de la válvula está unida mecánicamente a la parte inferior del émbolo. En esta válvula en particular, cuando se energiza la bobina, el émbolo es levantado hacia el centro de la bobina, levantando la aguja del orificio donde está sentada, permitiendo así el flujo. Cuando se desenergiza la bobina, el peso del émbolo hace que caiga por gravedad y cierre el orificio, deteniendo el flujo. En algunos tipos de válvulas, un resorte empuja el émbolo para que cierre la válvula; esto permite que la válvula pueda instalarse en otras posiciones diferentes a la vertical.
